Die deutsche Fertigungsindustrie basiert auf Prozesssteuerung. So läuft das hier einfach. Ob Wärmebehandlung, Automobilproduktion, Keramik oder industrielle Beschichtung – Sie benötigen reale Temperaturdaten aus dem Inneren und dem Umfeld Ihrer thermischen Prozesse, nicht nur eine Zahl auf einem Controller-Display. WärmedämmboxDas ist es, was dies ermöglicht. Es schützt einen Datenlogger vor hohen Temperaturen, während dieser sich in einem Ofen befindet und die Vorgänge aufzeichnet. Das Ergebnis ist ein Temperaturprofil, das zeigt, wie ein Bauteil den Prozess durchläuft. Ingenieure können dieses Profil nutzen, um Abweichungen zu erkennen, Heizzyklen anzupassen und eine gleichbleibende Produktion von Charge zu Charge zu gewährleisten.
Was ist eine Wärmedämmbox und wie funktioniert sie?
Es handelt sich um ein Schutzgehäuse, das einen Temperaturdatenlogger während der Profilerstellung vor übermäßiger Hitze schützt. Es funktioniert zusammen mit Thermoelementen oder anderen Sensoren, die an den Logger angeschlossen sind.
Das Prinzip ist einfach. Sensoren werden an bestimmten Stellen des Produkts oder des Prozessbereichs angebracht. Sie messen kontinuierlich die Temperatur und senden die Messwerte an den Datenlogger, der sie speichert. Da der Datenlogger üblicherweise nicht die gleichen Temperaturen wie der überwachte Prozess verträgt, befindet sich die Schutzbox zwischen der heißen Umgebung und der Elektronik und schützt diese.
Im Inneren des Gehäuses verlangsamt Isoliermaterial die Wärmeübertragung. Dadurch ist der Datenlogger ausreichend geschützt, um den Betrieb während des gesamten Messvorgangs zu gewährleisten, während die Sensoren selbst den zu messenden Bedingungen ausgesetzt bleiben.
Welche wichtige Rolle spielt eine Wärmebarrierebox bei der industriellen Temperaturprofilierung?
A Wärmedämmboxspielt eine wichtige Rolle, da eine genaue Profilerstellung voraussetzt, dass die Messgeräte den Prozess überstehen und dabei zuverlässige Daten erfassen.
Schutz des Datenloggers
Industrieöfen und -anlagen können bei Temperaturen arbeiten, die weit über dem sicheren Betriebsbereich elektronischer Datenlogger liegen. Die Barrierebox reduziert die Wärmeeinwirkung auf den Logger und ermöglicht so, dass dieser für die erforderliche Messdauer im Prozessumfeld verbleibt.
Unterstützung der Mehrpunkt-Temperaturmessung

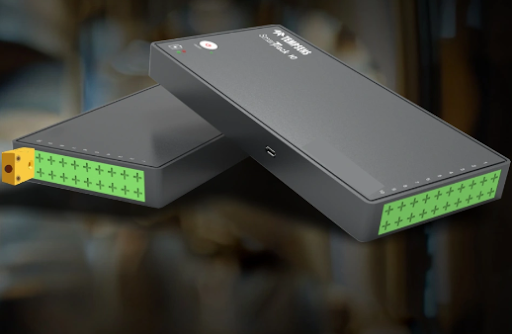

Eine einzelne Temperaturmessung gibt möglicherweise nicht das gesamte Bild eines großen Bauteils oder einer Prozesskammer wieder. Ein einzelner Sensor an einer Stelle liefert selten ein vollständiges Bild. Ein großes Bauteil oder eine komplette Prozesskammer kann heiße und kalte Bereiche aufweisen, die durch eine einzelne Messung nicht erfasst werden. Ingenieure umgehen dieses Problem, indem sie mehrere Thermoelemente gleichzeitig einsetzen. So kann beispielsweise ein Mehrkanal-Datenlogger Temperaturunterschiede an einem Metallteil erfassen, das sich durch einen Wärmebehandlungsofen bewegt, während die Aufzeichnungselektronik durch eine Schutzbox geschützt ist.
Verbesserung der Prozessvalidierung
Die Profilerstellung zeigt Ihnen, ob ein Heizzyklus die gewünschten Ergebnisse liefert. Sie können die aufgezeichneten Daten direkt mit Ihren Prozessspezifikationen vergleichen, um Abweichungen zu erkennen. Dies ist besonders wichtig in Branchen, in denen die Gleichmäßigkeit der Erwärmung das Endprodukt beeinflusst. Automobilteile, beschichtete Komponenten, Keramik, Verbundwerkstoffe, Baugruppen – all diese Bereiche erfordern eine präzise gesteuerte Wärmebehandlung, die sich ohne reale Messungen nicht bestätigen lässt.
Beitrag zur Reduzierung der Prozessvariabilität
Wenn ein Bauteil die Zieltemperatur erst deutlich später als ein anderes erreicht, muss im Prozess etwas angepasst werden. Dies lässt sich allein anhand der Anzeige des Ofenreglers nicht feststellen. Die Profilerstellung liefert die tatsächlichen Messdaten anstatt sich auf ein Display zu verlassen. So können Ingenieure Heizraten, Verweilzeiten, Luftstrom und die Positionierung des Produkts im Ofen präzise einstellen.
Einen Datensatz zur Analyse erstellen
Ein Temperaturprofil ist auch eine nützliche Aufzeichnung dessen, was während dieses Zyklus passiert ist. Sie können die Temperatur-Zeit-Kurven überprüfen, verschiedene Chargen miteinander vergleichen und Abweichungen analysieren, sobald ein Produkt die Spezifikationen nicht erfüllt.
Für deutsche Industrieunternehmen, die großen Wert auf Prozesskontrolle, Rückverfolgbarkeit und reproduzierbare Fertigung legen, kann diese Art der Messung zu konsistenteren thermischen Prozessen beitragen.
Auswahl einer Wärmedämmbox für eine Industrie
Das RechtWärmedämmboxhängt von der Anwendung ab, nicht einfach von der im Datenblatt angegebenen Maximaltemperatur. Ingenieure sollten zunächst Folgendes berücksichtigen:maximale Prozesstemperatur, Belichtungsdauer, Anzahl der Messkanäle, Sensortyp und verfügbarer physischer Platz im Inneren des Ofens.
Der Datenlogger und die Barriere sollten auf den Profilierungszyklus abgestimmt sein. Eine kurze Hochtemperaturexposition und ein lang andauernder Heizzyklus stellen unterschiedliche Anforderungen an das Schutzgehäuse.
Ein paar Dinge, die Sie vor dem Kauf überprüfen sollten:
- Maximale Betriebstemperatur: Stellen Sie sicher, dass die Barriere den Datenlogger während des gesamten Prozesszyklus schützt, nicht nur während eines Teils davon.
- Expositionszeit: Längere Zyklen erfordern einen Hitzeschutz, der über einen längeren Zeitraum hinweg wirksam ist.
- Kompatibilität des Datenloggers: Prüfen Sie, ob das Gehäuse tatsächlich mit Ihrem gewählten Datenlogger und den Sensoranschlüssen kompatibel ist.
- Sensorkapazität: Überlegen Sie, wie viele Messpunkte Ihre Anwendung tatsächlich benötigt.
- Physikalische Abmessungen: Die Barriere muss sicher in den verfügbaren Raum im Ofen passen.
- Anwendungsanforderungen: Ofenprofilierung, Beschichtung, Wärmebehandlung und andere Prozesse erfordern oft unterschiedliche Konfigurationen.
Wenn Sie in Deutschland tätig sind,Tempsens DeutschlandWir unterstützen Ihre Anforderungen an die industrielle Temperaturmessung mit Profilierungslösungen, die speziell für anspruchsvolle Prozessbedingungen entwickelt wurden. Es empfiehlt sich, Gehäuse, Datenlogger und Sensoren als ein System zu erwerben, anstatt die Barrierebox nachträglich anzubringen.
Schlussworte
Die industrielle Temperaturprofilierung erfüllt ihre Funktion nur dann, wenn die Messgeräte den zu überwachenden Temperaturzyklus überstehen.WärmedämmboxDatenlogger sind in Hochtemperaturumgebungen optimal geschützt, während Thermoelemente die Vorgänge an den entscheidenden Punkten erfassen. Diese Kombination ermöglicht es Ingenieuren, ein deutlicheres Bild davon zu erhalten, wie ein Produkt oder Prozess auf Hitze reagiert. Für deutsche Hersteller, die auf reproduzierbare Produktion setzen, wandelt die Profilerstellung Rohtemperaturmesswerte in verwertbare Informationen um. Die Wahl der richtigen Barriere, des passenden Datenloggers und der richtigen Sensorkonfiguration ist dabei die Grundlage für die Vertrauenswürdigkeit dieser Daten.
Häufig gestellte Fragen
1. Wozu dient eine Wärmedämmbox?
Es schützt einen Temperaturdatenlogger vor hohen Prozesstemperaturen bei der industriellen Temperaturprofilierung.
- Wo werden Wärmedämmboxen eingesetzt?
Man findet sie typischerweise bei Öfen, Wärmebehandlungsanlagen, Beschichtungsanlagen und anderen Hochtemperaturprozessen.
- Kann eine Wärmebarrierebox mit Thermoelementen verwendet werden?
Ja. Thermoelemente verlaufen vom geschützten Datenlogger zu den eigentlichen Messpunkten innerhalb des thermischen Prozesses.
