Ein effizientes Wärmemanagement kann technisch anspruchsvoll sein. Lüftungs- und Kühlsysteme müssen häufig Wärme zurückgewinnen, obwohl dafür nur begrenzt Platz zur Verfügung steht.

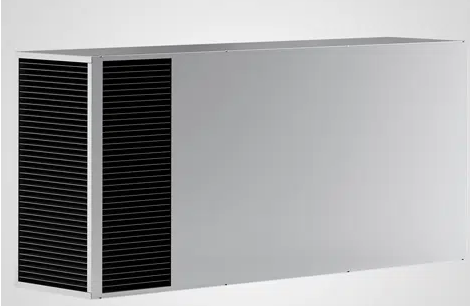

Gegenstromwärmetauscher sind dafür eine praktische Lösung. Sie übertragen Wärme zwischen zwei Luftströmen, die sich in entgegengesetzte Richtungen bewegen. Dadurch bleibt entlang des Wärmetauschers ein größerer Temperaturunterschied erhalten.
So lässt sich Wärme auch bei kompakter Bauweise effizient übertragen. Die Gegenstromwärmetauscher von Heatex sind für verschiedene Anwendungen ausgelegt, darunter Lüftung, Elektronik, Telekommunikation, Wechselrichter, Umrichter und die Kühlung von Ladeeinrichtungen für Elektrofahrzeuge.
Warum Gegenstrom die Wärmeübertragung verbessert
Entscheidend ist die Ausrichtung der beiden Luftströme. Bei einem Gegenstromwärmetauscher strömen warme und kalte Luft in entgegengesetzte Richtungen. Dünne Platten trennen die Luftströme voneinander, ermöglichen aber gleichzeitig die Wärmeübertragung zwischen ihnen.
Dadurch kann die Wärmerückgewinnung auf kleinerer Fläche effizient erfolgen. So lässt sich eine wirksame Wärmerückgewinnung erreichen, ohne dass der Wärmetauscher unnötig groß ausgelegt werden muss.
Laut Hersteller Heatex können seine Gegenstromwärmetauscher unter günstigen Bedingungen mit trockener Luft Wärmerückgewinnungsgrade von bis zu 90 % erreichen.
Energie zurückgewinnen statt verlieren
Beheizte oder gekühlte Luft wird über Lüftungssysteme aus dem Gebäude abgeführt. Ohne Wärmerückgewinnung geht ein Teil der Energie verloren, die zuvor zum Heizen oder Kühlen dieser Luft eingesetzt wurde, da sie mit dem Abluftstrom nach außen gelangt. Ein Gegenstromwärmetauscher kann einen Teil dieser Energie zurückgewinnen.
Bei niedrigen Außentemperaturen kann Wärme aus der warmen Abluft auf die kalte Zuluft übertragen werden. Dadurch wird weniger Energie benötigt, um die Zuluft auf die gewünschte Temperatur zu erwärmen. Entscheidend ist, die im System bereits vorhandene Energie möglichst effizient zu nutzen.
Kompakte Bauweise bei begrenztem Platzangebot
Der verfügbare Platz kann die Wahl des Wärmetauschers maßgeblich beeinflussen. Lüftungsgeräte müssen häufig in kleinen Technikräumen untergebracht werden.
. Telekommunikationsanlagen können kompakte Schaltschränke erfordern. Auch bei Wechselrichtern, Umrichtern, elektronischen Geräten und Ladegeräten für Elektrofahrzeuge steht oft nur wenig Platz für Kühlkomponenten zur Verfügung.
Gegenstrommodelle können eine hohe Wärmeübertragungseffizienz bei vergleichsweise kompakter Bauweise bieten. Heatex hebt die kompakte Ausführung seiner Gegenstrombaureihe ausdrücklich hervor. Dennoch sollte die Baugröße immer zusammen mit Luftvolumenstrom, Wärmelast, Druckbedingungen und geforderter Leistung betrachtet werden.
Flexible Luftführung für unterschiedliche Anlagenkonzepte
Auch die räumliche Anordnung des Wärmetauschers spielt eine Rolle. Komponenten wie Ventilatoren, Kanäle, Kabel und Gehäuse können den Luftein- und -austritt einschränken und die Installation bei einer starren Luftführung erschweren.
Das Heatex Model M ist mit verschiedenen Luftstromkonfigurationen erhältlich, darunter L+L, U+U und U+L. Dadurch können Ingenieure die Variante wählen, die am besten zum verfügbaren Einbauraum passt.
Eine praktische Lösung für das Thermomanagement

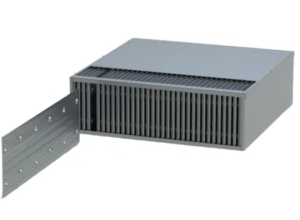

Das Heatex Model M ist ein leichter Gegenstromwärmetauscher, der für Anwendungen im Thermomanagement, beispielsweise zur Gehäusekühlung, entwickelt wurde.
Das Model M ist mit Plattengrößen von 95 mm, 140 mm, 190 mm und 235 mm erhältlich. Darüber hinaus stehen Breiten und Längen von 100 bis 600 mm zur Verfügung.
Die verschiedenen Abmessungen ermöglichen es, den Wärmetauscher an unterschiedliche Gerätekonzepte und thermische Anforderungen anzupassen.
Der maximale Differenzdruck des Model M beträgt 700 Pa. Auch dieser Wert sollte bei der Auswahl einer geeigneten Kombination aus Wärmetauscher und Ventilator berücksichtigt werden.
Gegenstromwärmetauscher auch außerhalb der Gebäudelüftung
Gegenstromwärmetauscher sind nicht auf HVAC-Anwendungen beschränkt. Zu den auf der Heatex-Website genannten Einsatzbereichen gehören Telekommunikationskühlung, Kühlung von Wechselrichtern und Umrichtern, Elektronikkühlung sowie die Kühlung von Ladegeräten für Elektrofahrzeuge.
Solche Geräte können in engen Räumen erhebliche Wärme erzeugen, sodass eine zuverlässige Wärmeabfuhr erforderlich ist. Der passende Gegenstromwärmetauscher kann Wärme zwischen zwei getrennten Luftströmen übertragen, ohne dass sich diese vermischen.
Das funktioniert am besten, wenn der Gegenstromwärmetauscher auf den tatsächlichen Einsatzfall ausgelegt ist. Dabei müssen mehrere Faktoren berücksichtigt werden.
Wichtige Faktoren bei der Auswahl eines Wärmetauschers
Bei der Auswahl eines Gegenstromwärmetauschers reicht es nicht aus, nur die Effizienzwerte zu vergleichen. Das Gerät sollte zu den Betriebsbedingungen, den Einbaugrenzen und den thermischen Anforderungen des Systems passen.
Wichtige Faktoren sind:
- Luftvolumenstrom und Wärmelast
- verfügbarer Einbauraum
- Druckanforderungen
- Luftstromkonfiguration
- Material- und Umgebungsbedingungen
Beim Plattenmaterial des Heatex Model M stehen Aluminium und Epoxid zur Auswahl; das Gehäuse besteht aus Aluzinc. Diese Optionen ermöglichen es Ingenieuren, eine Konfiguration zu wählen, die besser zu den Bedingungen am Einbauort passt.
Ein passend ausgelegter Wärmetauscher unterstützt eine zuverlässige Wärmeübertragung, vereinfacht die Systemintegration und kann helfen, spätere unnötige Konstruktionsänderungen zu vermeiden.
Ein gutes Wärmemanagement beginnt mit der richtigen Auslegung
Gegenstromwärmetauscher verbinden effiziente Wärmeübertragung mit einer kompakten und flexiblen Bauweise.
Entgegengesetzte Luftströme tragen dazu bei, einen nutzbaren Temperaturunterschied über den Wärmetauscher hinweg aufrechtzuerhalten. Dadurch wird eine wirksame Wärmerückgewinnung bei gleichzeitig kompakter Bauform unterstützt.
Optionen wie unterschiedliche Luftstromkonfigurationen, Plattengrößen und Materialien machen die Technologie für zahlreiche Anwendungen in Lüftung und Thermomanagement geeignet.
Die besten Ergebnisse entstehen, wenn der Wärmetauscher an die tatsächlichen Betriebsbedingungen angepasst wird. Luftvolumenstrom, Wärmelast, Druck, verfügbarer Platz, Materialien und Systemlayout sollten vor der endgültigen Auswahl gemeinsam betrachtet werden.
